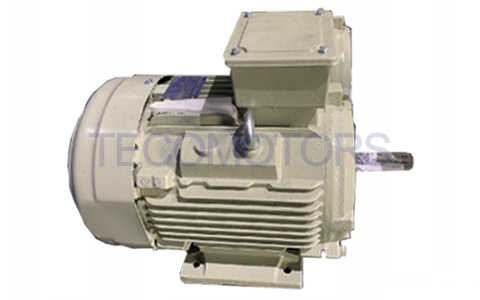

Motor a prueba de explosión de polvo VFD CLASIFICACIóN:

• MODELO: TEDV3

• TIPO: EVEVXQ/EVVVXQ

• Tipo de motor: Motores de inducción de jaula de ardilla (SCIM).

• Estándares de dise?o: IEC, GB

• Voltajes:

  Fr#80-Fr#100: 220 V, 230 V, 380 V, 400 V, 415 V, 440 V, 460 V, 480 V, 200/346 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 265/460 V, 277/480 V, 220-240/380-415 V, 380-415 V;

  De Francia n.° 112 a Francia n.° 132: 220 V, 230 V, 380 V, 400 V, 415 V, 440 V, 460 V, 480 V, 525 V, 660 V, 690 V, 200/346 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 265/460 V, 277/480 V, 380/660 V, 400/690 V, 220-240/380-415 V, 380-415 V;

  De 160 a 355 V: 220 V, 230 V, 380 V, 400 V, 415 V, 440 V, 460 V, 480 V, 525 V, 660 V, 690 V, 1140 V, 200/346 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 265/460 V, 277/480 V, 380/660 V, 400/690 V, 660/1140 V, 220-240/380-415 V, 380-415 V.

• Frecuencia: 50 Hz.

• Control de par:

  Par constante: 3-50 Hz

  Potencia constante: 50-100 Hz

  Sin embargo, 2P-45kW o superior: Potencia constante 50-60 Hz

  4P-200kW o superior: Potencia constante 50-60 Hz

• Rango de salida: 0,18 kW ~ 400 kW.

• RPM (Sin.) 3000 ~ 750 RPM (2 ~ 8 polos).

• Tiempo de servicio: Continuo. S1, S.F.: 1,0.

• Números de bastidor: 80M ~ 355.

• Caja de protección: Totalmente cerrada (IP 65).

• Método de refrigeración: Refrigeración superficial con ventilación forzada (IC416).

• Montaje:

  EVEVXQ: Montaje horizontal con pata B3 (IM 1001).

  EVEVXQ: Montaje horizontal con brida B5 (IM 3001).

  EVEVXQ: Montaje horizontal con pata y brida B35 (IM 2001).

  EVEVXQ: Montaje vertical con brida, eje hacia abajo V1 (IM 3011).

Aplicación del motor a prueba de explosión de polvo VFD:

• Condiciones ambientales:

  Lugar: Zona 21 peligrosa.

  Temperatura ambiente: -20℃~40℃.

  Humedad relativa: Menos del 90 % de humedad relativa (sin condensación).

  Altitud: Menos de 1000 metros.

• Marcado de certificación/Ubicación peligrosa: Extb IIIC T135℃ Db IP65/Apto para zona 21, polvo.

• Condiciones de la fuente de alimentación Voltaje: ±10 %, frecuencia: ±5 % y 10 % máx. de voltaje y frecuencia combinados. Pero la variación de frecuencia no supera el ±5 %.

• Método de arranque: Voltaje completo directo en línea o arranque Y - △.
