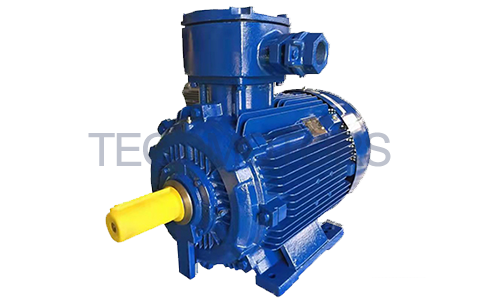

GB2/IE4防爆電機
無錫東元電機有限公司研發生產的型號為TEB4（AFMY/AFMU）的防爆電機，符合國家二級能效標準（IE4/GB2），屬于高效率防爆電機
- 型號： TEB4
- 品牌： 東元/TECO
GB2/IE4防爆電機產品參數：
產品型式：AFMY/AFMU
輸出功率：0.75KW～315KW
極 數：2P-6P
額定頻率：50HZ
額定電壓：Fr#80-Fr#100：200V~480V | Fr#112-Fr#132：200V~690V | Fr#160-~Fr#355：200V~1140V
轉矩控制：遞減轉矩（VT）：5-50 Hz | 恒轉矩（CT）：25-50HZ | 恒功率（CP）：50-100 Hz
但是，2級45KW以上：恒功率50-60HZ | 4級200KW以上：恒功率50-60HZ
機 座 號：80M～355L
工作制：連續工作制SF1.0
防護結構：全封閉(IP 55)/備選方案：IP65
絕緣等級：F級絕緣
冷卻方式：IC411
安裝方式：AFMY：水平腳踏B3(IM 1001) | AFMU：水平法蘭安裝B5(IM 3001) | AFMY：水平腳和法蘭安裝B35(IM 2001) | AFMU：垂直法蘭安裝V1(IM 3011)。
電機應用：
環境條件：環境溫度:-20℃~50℃
相對濕度:相對濕度小于90%(非凝結)
高度:不高于1000米。
危險地點：適用于第1區，EX d GroupⅡA，ⅡB，ⅡC
電源條件：電壓:±10%，頻率:±5%，最大值為10%組合電壓和頻率。但頻率變化不超過±5%
啟動方式：全電壓直接啟動或Y-△啟動
驅動方法：直接耦合
旋轉方向：順時針，也適用于雙向操作
電機組件：
框架 | Frame | 具有足夠的抗爆炸強度得高級鑄鐵 |
端托架 | End Bracket | 高級鑄鐵 |
風扇罩 | Fan Cover | SPCC鋼材 |
外部風扇 | External Fan | 導電聚丙烯(無火花材料)，鋁 |
軸 | Shaft | 碳素鋼，帶鍵槽和鍵的圓柱形單延長線。 |
軸承 | Bearing | 180 m~355 L框架用真空脫氣高質量開式軸承 |
潤滑 | Lubricant | 礦物油，鋰基潤滑脂。 |
引線端子 | Lead Terminal | 最大6引線,無焊凸耳終端。 |
軸封 | Shaft Seal | 兩端均采用伽馬密封 |
接線盒 | Terminal Box | 鑄鐵，隔爆結構，超大號，電纜面向驅動端側時從左側或右側引出，僅由制造商提供。有兩種進線：橡膠護套電纜和鋼管布線。 |
鐵芯 | Iron Core | 高級絕緣冷軋電磁鋼板 |
定子繞組 | Stator Winding | 預成型，隨機纏繞，由重型聚酯漆包銅線制成。 |
定子絕緣 | Stator Insulation | F級絕緣系統。 |
清漆處理 | Varnish Treatment | 酚醛醇酸樹脂清漆 |
轉子繞組 | Rotor Winding | 整體鑄造的鼠籠式、帶端環和對夾葉片的鋁導體。 |
噴漆 | Painting | 酚醛防銹底漆+油漆表面面漆 |
銘牌 | Name Plate | 不銹鋼鋼板 |
接地端子 | Grounding Terminal | 兩個終端，一個設置在接線盒內部。另一個設置在框架外部。 |
防爆測試程序 | Test Procedure For | 根據GB3836.1和GB3836.2 |
測試程序 | Test Procedure | GB/T 1032方法B，IEC60034-2-1,全電壓測量起動性能。 |
繞組溫升 | Winding Temperature Rise | 通過S.F.1.0的電阻法，溫升不超過80K |
外表面溫度 | External Surface | 符合正弦功率的工作溫度代碼T4。 |
過速 | Over Speed | 120%Syn轉速兩分鐘 |
過扭矩 | Over Torque | 160%，額定扭矩為15 SEC。 |
認證標記 | Certification Marking | 標準：EX d IB T4 GB(Fr#80~355) |
東元防爆電機TEB4參數及價格：
樣本/彩頁：
PN-粉塵防爆 TED4-IE4 REV.00 20230224.pdf
PN-IE4-TEB4氣體防爆-Rev.00 20210715.pdf
