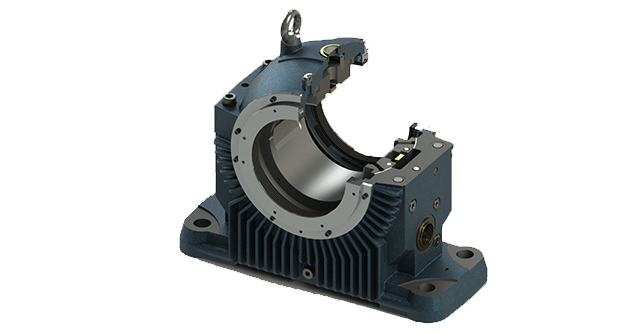

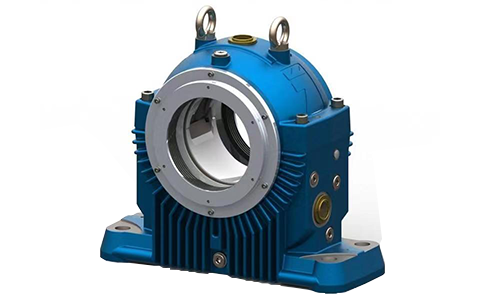

ZR系列設計說明

MibaZR型水平軸承根據DIN31690標準規格設計，適用于各種重型應用(電機)。渦輪機、鼓風機和試驗臺)。模塊化系統適用于不同類型的軸承(支座。端法蘭和中心法蘭)，也就是說，它總是可以組合這個系統的不同模塊，如殼體潤滑環和其他設備。因此，組裝簡單，在安裝、調試和維護過程中避免了由于螺釘和銷的定位而導致的錯誤。

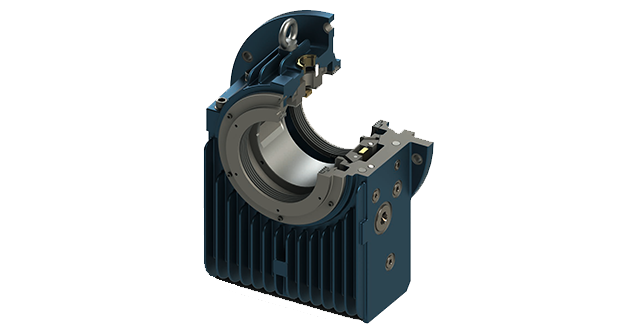

ZF系列設計說明

ZF型水平軸承根據DIN31693標準規格設計，適用于各種重型應用(電機、渦輪機和試驗臺)。模塊化系統適用于不同類型的軸承(支座、端法蘭和中心法蘭)，也就是說，始終可以將該系統的不同模塊組合。因此，組裝簡單，在安裝、調試和維護過程中避免了由于螺釘和銷的定位而導致的錯誤。

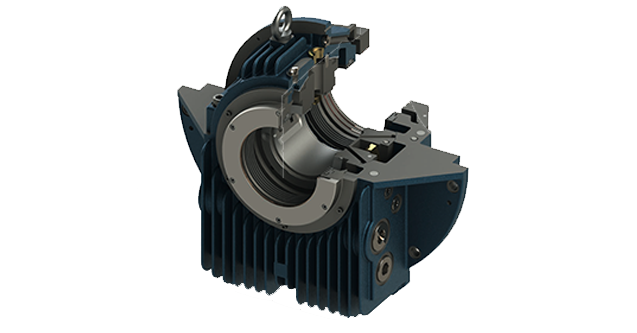

ZM系列設計說明

Miba型ZM水平軸承根據DIN31694標準規格設計適用于各種重型應用 (電機、渦輪機和試驗臺)模塊化系統適用于不同類型的軸承(支座、端法蘭和中心法蘭)，也就是說，始終可以將該系統的不同模塊組合。因此，組裝簡單，在安裝、調試和維護過程中避免了由于螺釘和銷的定位而導致的錯誤。

TECO無錫東元電機

ZR/ZF/ZM滑動軸承常見規格

Miba滑動軸承常見規格
SIZE	ZM Series(中心法蘭安裝)		ZF Series(端法蘭安裝)		ZR Series(底座安裝(散熱片))
SIZE	自潤滑滑動軸承	獨立油潤滑軸承	自潤滑滑動軸承	獨立油潤滑軸承	自潤滑滑動軸承	獨立油潤滑軸承
7	ZMNLQ7-60	ZMZLQ 7-60	ZFNLQ 7-60	ZFZLQ 7-60	/
	ZMNLQ 7-70	ZMZLQ 7-70	ZFNLQ 7-70	ZFZLQ 7-70
	ZMNLQ 7-80	ZMZLQ 7-80	ZFNLQ 7-80	ZFZLQ 7-80
	ZMNLQ 7-90	ZMZLQ 7-90	/
	ZMNLB 7-60	ZMZLB 7-60	ZFNLB 7-60	ZFZLB 7-60
	ZMNLB 7-70	ZMZLB 7-70	ZFNLB 7-70	ZFZLB 7-70
	ZMNLB 7-80	ZMZLB 7-80	ZFNLB 7-80	ZFZLB 7-80
	ZMNLB 7-90	ZMZLB 7-90	/
9	ZMNLQ 9-80	ZMZLQ 9-80	ZFNLQ 9-80	ZFZLQ 9-80	ZRNLQ 9-80	ZRNLQ 9-80
	ZMNLQ 9-90	ZMZLQ 9-90	ZFNLQ 9-90	ZFZLQ 9-90	ZRNLQ 9-90	ZRNLQ 9-90
	ZMNLQ 9-100	ZMZLQ 9-100	ZFNLQ 9-100	ZFZLQ 9-100	ZRNLQ 9-100	ZRNLQ 9-100
	ZMNLQ 9-110	ZMZLQ 9-110	/		ZRNLQ 9-110	ZRNLQ 9-110
	ZMNLB 9-80	ZMZLB 9-80	ZFNLB 9-80	ZFZLB 9-80	ZRNLB 9-80	ZRNLB 9-80
	ZMNLB 9-90	ZMZLB 9-90	ZFNLB 9-90	ZFZLB 9-90	ZRNLB 9-90	ZRNLB 9-90
	ZMNLB 9-100	ZMZLB 9-100	ZFNLB 9-100	ZFZLB 9-100	ZRNLB 9-100	ZRNLB 9-100
	ZMNLB 9-110	ZMZLB 9-110	/		ZRNLB 9-110	ZRNLB 9-110
11	ZMNLQ 11-100	ZMZLQ 11-100	ZFNLQ 11-100	ZFZLQ 11-100	ZRNLQ 11-100	ZRNLQ 11-100
	ZMNLQ 11-110	ZMZLQ 11-110	ZFNLQ 11-110	ZFZLQ 11-110	ZRNLQ 11-110	ZRNLQ 11-110
	ZMNLQ 11-125	ZMZLQ 11-125	ZFNLQ 11-125	ZFZLQ 11-125	ZRNLQ 11-125	ZRNLQ 11-125
	ZMNLQ 11-140	ZMZLQ 11-140	/		ZRNLQ 11-140	ZRNLQ 11-140
	ZMNLB 11-100	ZMZLB 11-100	ZFNLB 11-100	ZFZLB 11-100	ZRNLB 11-100	ZRNLB 11-100
	ZMNLB 11-110	ZMZLB 11-110	ZFNLB 11-110	ZFZLB 11-110	ZRNLB 11-110	ZRNLB 11-110
	ZMNLB 11-125	ZMZLB 11-125	ZFNLB 11-125	ZFZLB 11-125	ZRNLB 11-125	ZRNLB 11-125
	ZMNLB 11-140	ZMZLB 11-140	/		ZRNLB 11-140	ZRNLB 11-140
14	ZMNLQ 14-125	ZMZLQ 14-125	ZFNLQ 14-125	ZFZLQ 14-125	ZRNLQ 14-125	ZRNLQ 14-125
	ZMNLQ 14-140	ZMZLQ 14-140	ZFNLQ 14-140	ZFZLQ 14-140	ZRNLQ 14-140	ZRNLQ 14-140
	ZMNLQ 14-160	ZMZLQ 14-160	ZFNLQ 14-160	ZFZLQ 14-160	ZRNLQ 14-160	ZRNLQ 14-160
	ZMNLQ 14-180	ZMZLQ 14-180	ZFNLQ 14-180	ZFZLQ 14-180	ZRNLQ 14-180	ZRNLQ 14-180
	ZMNLB 14-125	ZMZLB 14-125	ZFNLB 14-125	ZFZLB 14-125	ZRNLB 14-125	ZRNLB 14-125
	ZMNLB 14-140	ZMZLB 14-140	ZFNLB 14-140	ZFZLB 14-140	ZRNLB 14-140	ZRNLB 14-140
	ZMNLB 14-160	ZMZLB 14-160	ZFNLB 14-160	ZFZLB 14-160	ZRNLB 14-160	ZRNLB 14-160
	ZMNLB 14-180	ZMZLB 14-180	ZFNLB 14-180	ZFZLB 14-180	ZRNLB 14-180	ZRNLB 14-180
18	ZMNLQ 18-160	ZMZLQ 18-160	ZFNLQ 18-160	ZFZLQ 18-160	ZRNLQ 18-160	ZRNLQ 18-160
	ZMNLQ 18-180	ZMZLQ 18-180	ZFNLQ 18-180	ZFZLQ 18-180	ZRNLQ 18-180	ZRNLQ 18-180
	ZMNLQ 18-200	ZMZLQ 18-200	ZFNLQ 18-200	ZFZLQ 18-200	ZRNLQ 18-200	ZRNLQ 18-200
	ZMNLQ 18-225	ZMZLQ 18-225	ZFNLQ 18-225	ZFZLQ 18-225	ZRNLQ 18-225	ZRNLQ 18-225
	ZMNLB 18-160	ZMZLB 18-160	ZFNLB 18-160	ZFZLB 18-160	ZRNLB 18-160	ZRNLB 18-160
	ZMNLB 18-180	ZMZLB 18-180	ZFNLB 18-180	ZFZLB 18-180	ZRNLB 18-180	ZRNLB 18-180
	ZMNLB 18-200	ZMZLB 18-200	ZFNLB 18-200	ZFZLB 18-200	ZRNLB 18-200	ZRNLB 18-200
	ZMNLB 18-225	ZMZLB 18-225	ZFNLB 18-225	ZFZLB 18-225	ZRNLB 18-225	ZRNLB 18-225
22	ZMNLQ 22-200	ZMZLQ 22-200	ZFNLQ 22-200	ZFZLQ 22-200	ZRNLQ 22-200	ZRNLQ 22-200
	ZMNLQ 22-225	ZMZLQ 22-225	ZFNLQ 22-225	ZFZLQ 22-225	ZRNLQ 22-225	ZRNLQ 22-225
	ZMNLQ 22-250	ZMZLQ 22-250	ZFNLQ 22-250	ZFZLQ 22-250	ZRNLQ 22-250	ZRNLQ 22-250
	ZMNLQ 22-280	ZMZLQ 22-280	ZFNLQ 22-280	ZFZLQ 22-280	ZRNLQ 22-280	ZRNLQ 22-280
	ZMNLQ 22-300	ZMZLQ 22-300	ZFNLQ 22-300	ZFZLQ 22-300	ZRNLQ 22-300	ZRNLQ 22-300
	ZMNLB 22-200	ZMZLB 22-200	ZFNLB 22-200	ZFZLB 22-200	ZRNLB 22-200	ZRNLB 22-200
	ZMNLB 22-225	ZMZLB 22-225	ZFNLB 22-225	ZFZLB 22-225	ZRNLB 22-225	ZRNLB 22-225
	ZMNLB 22-250	ZMZLB 22-250	ZFNLB 22-250	ZFZLB 22-250	ZRNLB 22-250	ZRNLB 22-250
	ZMNLB 22-280	ZMZLB 22-280	ZFNLB 22-280	ZFZLB 22-280	ZRNLB 22-280	ZRNLB 22-280
	ZMNLB 22-300	ZMZLB 22-300	ZFNLB 22-300	ZFZLB 22-300	ZRNLB 22-300	ZRNLB 22-300
28	ZMNLQ 28-250	ZMZLQ 28-250	ZFNLQ 28-250	ZFZLQ 28-250	ZRNLQ 28-250	ZRNLQ 28-250
	ZMNLQ 28-280	ZMZLQ 28-280	ZFNLQ 28-280	ZFZLQ 28-280	ZRNLQ 28-280	ZRNLQ 28-280
	ZMNLQ 28-300	ZMZLQ 28-300	ZFNLQ 28-300	ZFZLQ 28-300	ZRNLQ 28-300	ZRNLQ 28-300
	ZMNLQ 28-315	ZMZLQ 28-315	ZFNLQ 28-315	ZFZLQ 28-315	ZRNLQ 28-315	ZRNLQ 28-315
	ZMNLQ 28-335	ZMZLQ 28-335	ZFNLQ 28-335	ZFZLQ 28-335	ZRNLQ 28-335	ZRNLQ 28-335
	ZMNLQ 28-355	ZMZLQ 28-355	ZFNLQ 28-355	ZFZLQ 28-355	ZRNLQ 28-355	ZRNLQ 28-355
	ZMNLB 28-250	ZMZLB 28-250	ZFNLB 28-250	ZFZLB 28-250	ZRNLB 28-250	ZRNLB 28-250
	ZMNLB 28-280	ZMZLB 28-280	ZFNLB 28-280	ZFZLB 28-280	ZRNLB 28-280	ZRNLB 28-280
	ZMNLB 28-300	ZMZLB 28-300	ZFNLB 28-300	ZFZLB 28-300	ZRNLB 28-300	ZRNLB 28-300
	ZMNLB 28-315	ZMZLB 28-315	ZFNLB 28-315	ZFZLB 28-315	ZRNLB 28-315	ZRNLB 28-315
	ZMNLB 28-335	ZMZLB 28-335	ZFNLB 28-335	ZFZLB 28-335	ZRNLB 28-335	ZRNLB 28-335
	ZMNLB 28-355	ZMZLB 28-355	ZFNLB 28-355	ZFZLB 28-355	ZRNLB 28-355	ZRNLB 28-355

Miba滑動軸承其它規格

ZM系列

ZF系列

ZR系列

ZMNCQ

ZMNCB

ZMNCK

ZMNCD

ZMNCA

ZFNCQ

ZFNCB

ZFNCK

ZFNCD

ZFNCA

ZRNCQ

ZRNCB

ZRNCK

ZRNCD

ZRNCA

ZMNLQ

ZMNLB

ZMNLK

ZMNLD

ZMNLA

ZFNLQ

ZFNLB

ZFNLK

ZFNLD

ZFNLA

ZRNLQ

ZRNLB

ZRNLK

ZRNLD

ZRNLA

ZMNFQ

ZMNFB

ZMNFK

ZMNFD

ZMNFA

ZFNFQ

ZFNFB

ZFNFK

ZFNFD

ZFNFA

ZRNFQ

ZRNFB

ZRNFK

ZRNFD

ZRNFA

ZMNYQ

ZMNYB

ZMNYK

ZMNYD

ZMNYA

ZFNYQ

ZFNYB

ZFNYK

ZFNYD

ZFNYA

ZRNYQ

ZRNYB

ZRNYK

ZRNYD

ZRNYA

ZMNVQ

ZMNVB

ZMNVK

ZMNVD

ZMNVA

ZFNVQ

ZFNVB

ZFNVK

ZFNVD

ZFNVA

ZRNVQ

ZRNVB

ZRNVK

ZRNVD

ZRNVA

ZMNKQ

ZMNKB

ZMNKK

ZMNKD

ZMNKA

ZFNKQ

ZFNKB

ZFNKK

ZFNKD

ZFNKA

ZRNKQ

ZRNKB

ZRNKK

ZRNKD

ZRNKA

ZMZCQ

ZMZCB

ZMZCK

ZMZCD

ZMZCA

ZFZCQ

ZFZCB

ZFZCK

ZFZCD

ZFZCA

ZRZCQ

ZRZCB

ZRZCK

ZRZCD

ZRZCA

ZMZLQ

ZMZLB

ZMZLK

ZMZLD

ZMZLA

ZFZLQ

ZFZLB

ZFZLK

ZFZLD

ZFZLA

ZRZLQ

ZRZLB

ZRZLK

ZRZLD

ZRZLA

ZMZFQ

ZMZFB

ZMZFK

ZMZFD

ZMZFA

ZFZFQ

ZFZFB

ZFZFK

ZFZFD

ZFZFA

ZRZRQ

ZRZRB

ZRZRK

ZRZRD

ZRZRA

ZMZYQ

ZMZYB

ZMZYK

ZMZYD

ZMZYA

ZFZYQ

ZFZYB

ZFZYK

ZFZYD

ZFZYA

ZRZYQ

ZRZYB

ZRZYK

ZRZYD

ZRZYA

ZMZVQ

ZMZVB

ZMZVK

ZMZVD

ZMZVA

ZFZVQ

ZFZVB

ZFZVK

ZFZVD

ZFZVA

ZRZVQ

ZRZVB

ZRZVK

ZRZVD

ZRZVA

ZMZKQ

ZMZKB

ZMZKK

ZMZKD

ZMZKA

ZFZKQ

ZFZKB

ZFZKK

ZFZKD

ZFZKA

ZRZKQ

ZRZKB

ZRZKK

ZRZKD

ZRZKA

ZMXCQ

ZMXCB

ZMXCK

ZMXCD

ZMXCA

ZFXCQ

ZFXCB

ZFXCK

ZFXCD

ZFXCA

ZRXCQ

ZRXCB

ZRXCK

ZRXCD

ZRXCA

ZMXLQ

ZMXLB

ZMXLK

ZMXLD

ZMXLA

ZFXLQ

ZFXLB

ZFXLK

ZFXLD

ZFXLA

ZRXLQ

ZRXLB

ZRXLK

ZRXLD

ZRXLA

ZMXFQ

ZMXFB

ZMXFK

ZMXFD

ZMXFA

ZFXFQ

ZFXFB

ZFXFK

ZFXFD

ZFXFA

ZRXFQ

ZRXFB

ZRXFK

ZRXFD

ZRXFA

ZMXYQ

ZMXYB

ZMXYK

ZMXYD

ZMXYA

ZFXYQ

ZFXYB

ZFXYK

ZFXYD

ZFXYA

ZRXYQ

ZRXYB

ZRXYK

ZRXYD

ZRXYA

ZMXVQ

ZMXVB

ZMXVK

ZMXVD

ZMXVA

ZFXVQ

ZFXVB

ZFXVK

ZFXVD

ZFXVA

ZRXVQ

ZRXVB

ZRXVK

ZRXVD

ZRXVA

ZMXKQ

ZMXKB

ZMXKK

ZMXKD

ZMXKA

ZFXKQ

ZFXKB

ZFXKK

ZFXKD

ZFXKA

ZRXKQ

ZRXKB

ZRXKK

ZRXKD

ZRXKA

ZMWCQ

ZMWCB

ZMWCK

ZMWCD

ZMWCA

ZFWCQ

ZFWCB

ZFWCK

ZFWCD

ZFWCA

ZRWCQ

ZRWCB

ZRWCK

ZRWCD

ZRWCA

ZMWLQ

ZMWLB

ZMWLK

ZMWLD

ZMWLA

ZFWLQ

ZFWLB

ZFWLK

ZFWLD

ZFWLA

ZRWLQ

ZRWLB

ZRWLK

ZRWLD

ZRWLA

ZMWFQ

ZMWFB

ZMWFK

ZMWFD

ZMWFA

ZFWFQ

ZFWFB

ZFWFK

ZFWFD

ZFWFA

ZRWFQ

ZRWFB

ZRWFK

ZRWFD

ZRWFA

ZMWYQ

ZMWYB

ZMWYK

ZMWYD

ZMWYA

ZFWYQ

ZFWYB

ZFWYK

ZFWYD

ZFWYA

ZRWYQ

ZRWYB

ZRWYK

ZRWYD

ZRWYA

ZMWVQ

ZMWVB

ZMWVK

ZMWVD

ZMWVA

ZFWVQ

ZFWVB

ZFWVK

ZFWVD

ZFWVA

ZRWVQ

ZRWVB

ZRWVK

ZRWVD

ZRWVA

ZMWKQ

ZMWKB

ZMWKK

ZMWKD

ZMWKA

ZFWKQ

ZFWKB

ZFWKK

ZFWKD

ZFWKA

ZRWKQ

ZRWKB

ZRWKK

ZRWKD

ZRWKA

ZMUCQ

ZMUCB

ZMUCK

ZMUCD

ZMUCA

ZFUCQ

ZFUCB

ZFUCK

ZFUCD

ZFUCA

ZRUCQ

ZRUCB

ZRUCK

ZRUCD

ZRUCA

ZMULQ

ZMULB

ZMULK

ZMULD

ZMULA

ZFULQ

ZFULB

ZFULK

ZFULD

ZFULA

ZRULQ

ZRULB

ZRULK

ZRULD

ZRULA

ZMUFQ

ZMUFB

ZMUFK

ZMUFD

ZMUFA

ZFUFQ

ZFUFB

ZFUFK

ZFUFD

ZFUFA

ZRUFQ

ZRUFB

ZRUFK

ZRUFD

ZRUFA

ZMUYQ

ZMUYB

ZMUYK

ZMUYD

ZMUYA

ZFUYQ

ZFUYB

ZFUYK

ZFUYD

ZFUYA

ZRUYQ

ZRUYB

ZRUYK

ZRUYD

ZRUYA

ZMUVQ

ZMUVB

ZMUVK

ZMUVD

ZMUVA

ZFUVQ

ZFUVB

ZFUVK

ZFUVD

ZFUVA

ZRUVQ

ZRUVB

ZRUVK

ZRUVD

ZRUVA

ZMUKQ

ZMUKB

ZMUKK

ZMUKD

ZMUKA

ZFUKQ

ZFUKB

ZFUKK

ZFUKD

ZFUKA

ZRUKQ

ZRUKB

ZRUKK

ZRUKD

ZRUKA

ZMTCQ

ZMTCB

ZMTCK

ZMTCD

ZMTCA

ZFTCQ

ZFTCB

ZFTCK

ZFTCD

ZFTCA

ZRTCQ

ZRTCB

ZRTCK

ZRTCD

ZRTCA

ZMTLQ

ZMTLB

ZMTLK

ZMTLD

ZMTLA

ZFTLQ

ZFTLB

ZFTLK

ZFTLD

ZFTLA

ZRTLQ

ZRTLB

ZRTLK

ZRTLD

ZRTLA

ZMTFQ

ZMTFB

ZMTFK

ZMTFD

ZMTFA

ZFTFQ

ZFTFB

ZFTFK

ZFTFD

ZFTFA

ZRTFQ

ZRTFB

ZRTFK

ZRTFD

ZRTFA

ZMTYQ

ZMTYB

ZMTYK

ZMTYD

ZMTYA

ZFTYQ

ZFTYB

ZFTYK

ZFTYD

ZFTYA

ZRTYQ

ZRTYB

ZRTYK

ZRTYD

ZRTYA

ZMTVQ

ZMTVB

ZMTVK

ZMTVD

ZMTVA

ZFTVQ

ZFTVB

ZFTVK

ZFTVD

ZFTVA

ZRTVQ

ZRTVB

ZRTVK

ZRTVD

ZRTVA

ZMTKQ

ZMTKB

ZMTKK

ZMTKD

ZMTKA

ZFTKQ

ZFTKB

ZFTKK

ZFTKD

ZFTKA

ZRTKQ

ZRTKB

ZRTKK

ZRTKD

ZRTKA

米巴工業軸承

米巴軸承集團的工業軸承分公司生產用于機械和平面工程的流體動壓軸承和迷宮式密封件，這些產品廣泛應用于各種高性能應用領域。
